BA607PV-HD

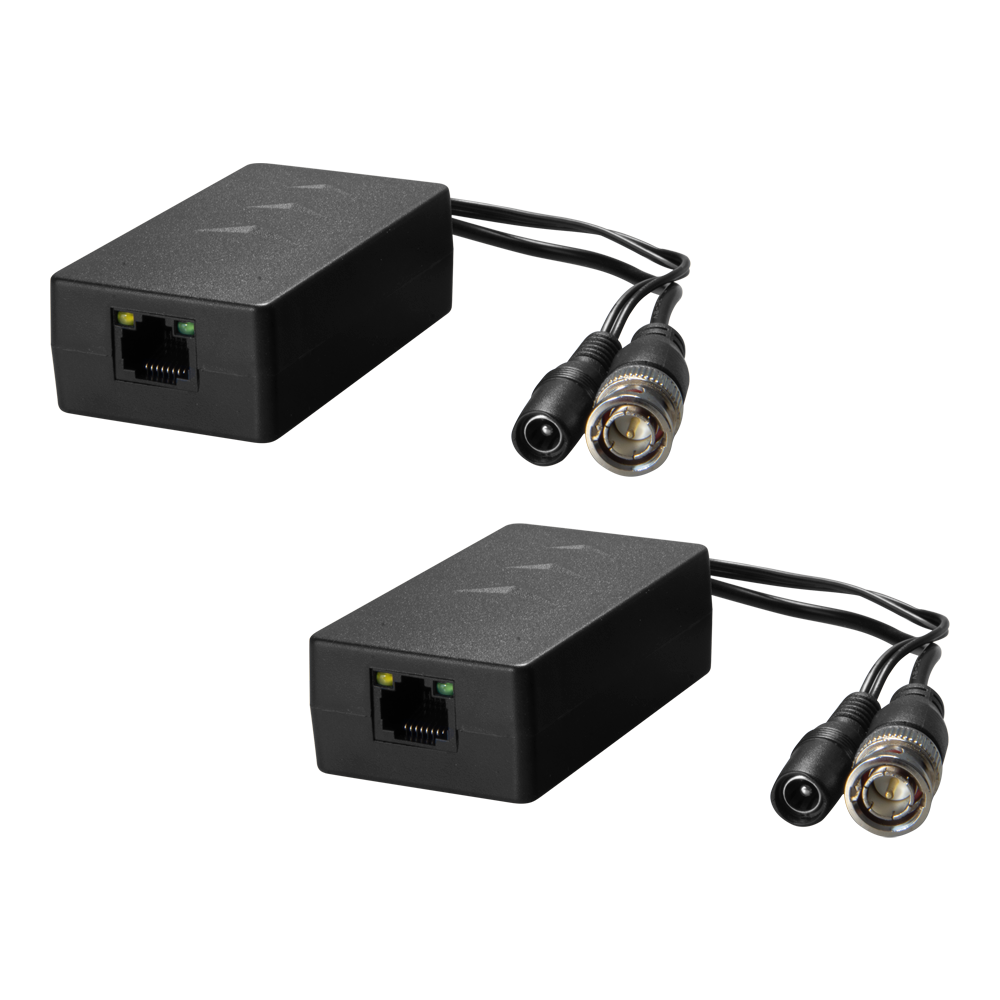

BA607PV-HD Optimisé pour HDTVI, HDCVI et AHD Portée : 200 ~ 400 m 2 unités, émetteur et récepteur
CARACTERISTIQUE DU PRODUIT:
- Émetteur-récepteur vidéo et de puissance passif par paire torsadée, 2 unités pour l'émission et la réception, spécifique pour la haute définition analogique (HD).
- Optimisé pour la transmission du signal vidéo et l'alimentation d'1 caméra haute définition analogique HDTVI, HDCVI ou AHD via paire torsadée. Système composé de deux baluns dont l'un agit comme émetteur (splitter) et l'autre comme récepteur (injecteur).
- Ils disposent d'une connexion BNC (vidéo) et d'une alimentation femelle (émetteur) ou mâle (récepteur) via jack, ainsi que d'un connecteur RJ45 pour le câble UTP qui relie les deux baluns. Sur les 4 paires de fils du câble UTP, vous utiliserez 1 paire pour la vidéo et 3 paires pour l'alimentation. Les données ou le signal audio sont transmis sur l'onde porteuse vidéo dans les technologies HD analogiques.
- La longueur maximale entre l'extrémité qui se connecte à la caméra et l'extrémité qui se connecte à la sortie vidéo dépend de la résolution du signal et de la technologie HD utilisée :
- HDTVI 720p - 200m
- HDTVI 1080p - 200m
- HDCVI 720p - 400m
- HDCVI 1080p - 200m
- AHD 720p - 300m
- AHD 1080p - 200m
- HDTVI 4 Mpx 100 m
- HDCVI 4Mpx 200m
- TVHD 4K 100m
- HDCVI 4K 200m
- Conception antistatique protégée contre les surtensions et les décharges avec un rejet de bruit exceptionnel.
| Nombre de canaux | 1 canal |
| Entrée/sortie vidéo | BNC (mâle) |
| Entrée/sortie d'alimentation | Prise standard (mâle/femelle) |
| tension d'entrée/sortie | Entrée : 24-36 V CC / Sortie : 12 V CC 10 W |
| distance de transmission | HDTVI 200/200/100/100m (720p/1080p/4Mpx/4K), HDCVI 400/200/200/200m (720p/1080p/4Mpx/4K) AHD 300/200/200m (720p/1080p/4Mpx), CVBS 300m |
| connecteur paire torsadée | RJ45 |
| Diaphonie | 60dB |
| Impédance BNC | 75 ohms |
| Impédance UTP | 100 ohms |
| catégorie de câble | PTU catégorie 5/6 |
